产品与技术
PRODUCT AND TECHNOLOGY
Environmental protection/manufacturing equipment online monitoring and intelligent analysis system
Multi Parameter Fusion Environmental Intelligence Online Monitoring System
Split Current Transformer

性能特点

  采用优质硅钢片和紫铜漆包圆铜线;

  二次线圈为内置式,小巧轻便,卡扣式方便快速安装,一次悬挂式安装;

  全封闭结构,机械和耐环境性能好,电气性能好,安全可靠;

  压接端子和引线两种二次接线方式。


Medium voltage carrier intelligent terminal system

性能特点

SKZB-2.0-主机介绍

  中压载波智能终端主机采用高性能32位ARM Cortex-M3内核硬件平台,自主嵌入式操作系统,具有强大的功能扩展和系统升级的空间。与中压载波智能终端分机配合使用,通过10kV中压电力线路实现用户用电信息数据的传输,并能通过光纤模块或无线模块(GPRS)与主站交换数据。具有32M超大数据存储空间,并能保证停电后数据可保存10年不丢失。终端采用大屏幕液晶显示,还具有RS232等通讯接口。完备的自恢复电路设计,确保设备正常工作,防止死机。本终端采用先进的超低功耗大规模集成电路技术及SMT工艺制造的高新技术产品,关键元器件选用国际知名品牌的长寿命器件,提高了产品的可靠性和寿命。


SKZB-2.0-分机介绍

  中压载波智能终端分机采用高性能32位ARM Cortex-M3内核硬件平台,具有强大的功能扩展和系统升级的空间。与中压载波智能终端主机配合使用,通过10kV中压电力线路实现用户用电信息数据的传输,并能通过RS485/232与集中器实现数据传输。终端采用大屏幕液晶显示,完备的自恢复电路设计,确保设备正常工作,防止死机。本终端采用先进的超低功耗大规模集成电路技术及SMT工艺制造的高新技术产品,关键元器件选用国际知名品牌的长寿命器件,提高了产品的可靠性和寿命。

一体化电容耦合器介绍


本系列产品是将耦合电容器与结合滤波器结合为一体,高压端直接连接在高压输电线上, 用于实现载波信号传输和工频电流的隔断。

  1.1采用标准为IEC481-1974。GB7329-2008。

  1.2适用于10KV电力线载波系统。

  1.3耦合电容器容量5000pF。

  1.4整机峰值包络功率为100W。

  1.5耦合方式分为相—地。



BH(SDH、LMK)-0.66 Low Voltage Current Transformer

性能特点

  额定电压:0.66kV

  额定频率:50Hz或60Hz

  额定二次电流:5A、1A

  额定功率因数:cosφ=0.8(滞后)

  允许在110%额定电流下长期运行

  二次绕组对地施加工频电压3kV历时1min无击穿闪络现象

  极性:减极性

  接线端子标志:P1、P2表示一次极性端,S1、S2表示二次极性端

  执行标准: 符合GB1208-2006,JJG1021 等相关标准要求


LMZD-SKH1 Low Voltage Current Transformer for National Grid measurement

性能特点

  频率:50±0.5 Hz

  额定绝缘水平:0.66/3 kV

  额定功率因数:cosφ=0.8∽1.0(滞后)

  额定扩大一次电流倍数的标准值为:1.2、1.5、2

  额定仪表保安系数标准值为:5、10

  极性:减极性

  接线端子标志:P1、P2表示一次极性端,S1、S2表示二次极性端

  绝缘耐热等级:E 级


LMZ1(2)-0.66 Series Low Voltage Current Transformer

性能特点

  额定电压:0.66kV

  额定频率:50Hz或60Hz

  额定二次电流:5A、1A;

  额定功率因数:cosφ=0.8(滞后)

  允许在110%额定电流下长期运行

  二次绕组对地施加工频电压3kV历时1min无击穿闪络现象

  极性:减极性

  接线端子标志:P1、P2表示一次极性端,S1、S2表示二次极性端

  执行标准:符合GB20840.1、GB20840.0、JJG1021等相关标准要求

  可靠性:在正常使用条件下,互感器的平均寿命(MTTF)应不低于20年


LMZ(J)1-0.5 Series Low Voltage Current Transformer

性能特点

  额定电压:0.5kV

  额定频率:50Hz或60Hz

  额定二次电流:5A、1A

  额定功率因数:cosφ=0.8(滞后)

  允许在110%额定电流下长期运行

  二次绕组对地施加工频电压3kV历时1min无击穿闪络现象

  极性:减极性

  接线端子标志:P1、P2表示一次极性端,S1、S2表示二次极性端

  执行标准:符合GB20840.1、GB20840.0、JJG1021等相关标准要求

  可靠性:在正常使用条件下,互感器的平均寿命(MTTF)应不低于20年


Hall Current Sensor

性能特点

  测量范围广:它可以测量任意波形的电流和电压,如直流、交流、脉冲、三角波形等,对瞬态峰值电流信号进行反映。

  响应速度快:最快者响应时间只为1μs。

  测量精度高:其测量精度优于1%,该精度适合于对任何波形的测量。普通互感器是感性元件,接入后影响被测信号波形,其一般精度为3%-5%,且只适合于50Hz正弦波形。

  线性度好:优于0.2%。

  动态性能好:响应时间快,可小于1μs;普通互感器的响应时间为10-20ms。

  工作频带宽:在0~100kHz频率范围内的信号均可以测量。

  可靠性高,平均无故障工作时间长:平均无故障时间>5-10万小时。

  过载能力强、测量范围大:0—几十安培—几百安培。

  体积小、重量轻、易于安装。


SKMJ(B) Self-healing low voltage shunt capacitor

性能特点

  采用一次性成型的圆柱形铝合金外壳,具有散热好、重量轻、体积小的特点;

  通过高技术的方法,在高真空下烘干并注入保护气体;

  采用优质耐高温薄膜作介质,损耗低、寿命长;

  采用双重安全保护,二次保护装置和压力切断保护装置,达到100%防爆功能,失效时表现为开路。


SKL Low voltage series filter reactor

性能特点

  该电抗器为三相铁心干式;

  铁心采用优质低损耗进口冷轧E型硅钢片,芯柱由多个气隙分成均匀小段,气隙采用环氧层压玻璃布板作间隔,以保证电抗气隙在运行过程中不发生变化;

  线圈采用H级漆包线绕制,排列紧密且均匀,外表不包绝缘层,具有极佳的美感且有较好的散热性能;

  电抗器的线圈和铁心组装成一体后经过预烘→真空浸漆→热烘固化这一工艺流程,浸漆后使电抗器的线圈和铁心牢固的结合在一起,不但大大减小了运行时的噪音,而且具有极高的耐热等级,可确保电抗器在高温下亦能安全地无噪音运行;

  电抗器外露部件均采取了防腐蚀处理,芯柱部分紧固件采用无磁性材料,确保电抗器具有较高的品质因数和较低的温升,确保具有较好的滤波效果;

  电抗器与国内同类产品相比具有体积小、重量轻、外观美等优点,可与国外知名品牌相媲美。


SKK-S Automatic compensation controller without power

性能特点

  补偿精度高、功率因数测量精度高,显示范围宽;

  大尺寸LCD显示,界面美观大方;

  具有自动运行和手动运行两种工作方式;

  实时温度显示,保护设备的正常运行;

  具有过电压、欠电压、过温度、欠补偿保护功能;

  具有掉电保护功能,掉电数据不G失;

  提供485通讯接口,内置MODBUS-RTU协议,可实现远程监控。(选配)

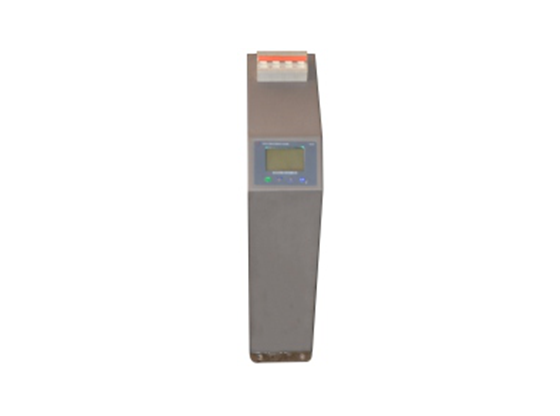

SKK-S Automatic compensation controller without power

性能特点

  一体化智能化产品;

  具有多功能电网参数显示及保护功能;

  智能组网;

  选用高性能圆柱形铝壳自愈式电力电容器。


SKF 智能电容器投切开关

性能特点

  内含微处理器和智能软件,可智能控制电容器开关投切。

  产品可以实现过零投切,无电弧、无涌流、响应快。

  导通内阻为零,不产生谐波。

  不产生合闸涌流,不需要选用限流电抗器,降低了成套装置成本。

  不发热,可安装于封闭式箱体内。

  微功耗,功耗达不到接触器的1%。

  故障率低,使用寿命长于晶闸管和接触器。

  宽工作温度范围。

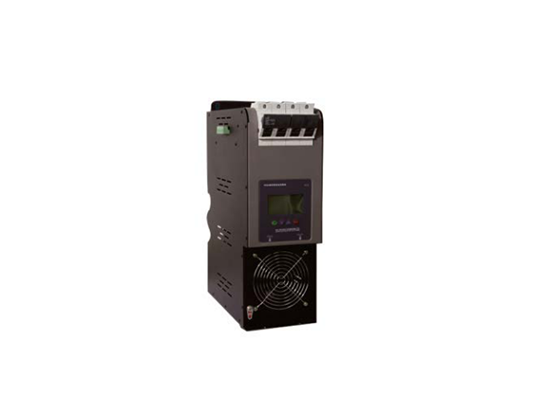

SKCZ系列智能电力电容器

性能特点

  一体化:本产品由高分断能力的熔断器式隔离开关、智能测控单元、过零投切系统、高性能玻璃电抗器、干式圆柱形铝壳自愈式电力电容器完美结合而成;

  智能化

  智能组网、诊断故障及保护功能

  智能控制器投切,可实现过零投切、无涌流、无电弧、响应快;

  选用高性能干式电力电容器,散热好、体积小、寿命长;

  整机高分断能力
